如何用檢驗平板檢測物體的平面度

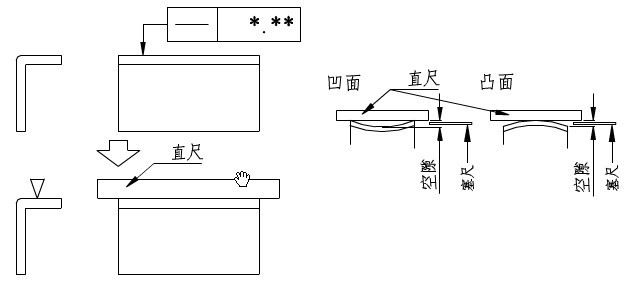

1、用直尺測定部品平面度:
(檢驗平板)測定平面度:
測量方法:如圖以下不包括自重的方法將測量物支撐。
測量范圍:測量是將直尺放在整個表面(縱、橫、對角線方向)用塞尺(數值與平面度相符)測定。
判定:在所有的地方塞尺應不能通過。

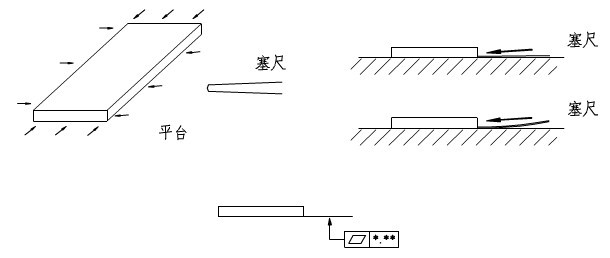

測量方法:將部品平放于檢驗平臺(檢驗平板),用塞尺測量部品與檢驗平臺之間的間隙。
塞尺與檢驗平臺(檢驗平板)要保持水平狀態進行測量。

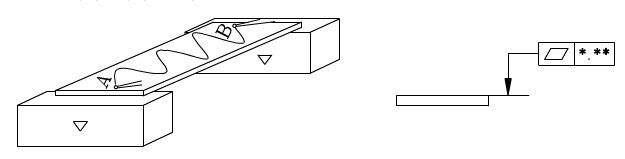

3、 用百分表測定平面度:
將杠桿百分表置于測定面,在A點調零,確認到B點。
測定值=大值-小值
